AOMS™空气质量自动监测管理软件

时间:2017-11-27点击率:21298文章来源:利凯科技

产品介绍

主要特点

技术参数

技术文件

满足标准

应用案例

一、系统概述
空气质量自动监测物联网管控系统,是按照《环境空气质量标准GB3095-2012》的要求,集各种空气质量自动监测系统、无线数据传输系统、AOMSTM(Automatic online management system)自动管控平台和服务于一体,实现空气质量24小时连续自动监测、数据传输、实时监测、在线质控、数据管理、统计分析、运行维护、数据发布和服务。
AOMSTM以GIS地图为载体,实时、直观地对各监测点位的数据信息及趋势进行表征,即提供通用开放的通信协议,具有极好的兼容性,又提供交互式友好操作界面,方便管理和灵活运用。
二、系统组成
1、空气质量自动监测系统
兼容大气污染物监测仪(SO2、NO2、O3、CO等监测仪)、颗粒物监测仪(PM2.5、PM10等)、气象仪等,如网格化空气质量监测仪和各种空气质量监测子站。
本方案采用空气质量自动监测系统和网格化空气质量监测仪对空气质量进行24小时连续自动监测,实现空气质量监测城市网格化,构成精细化空气质量监测网络,及时掌握空气质量变化。


2、数据传输系统
采用3G、4G、5G(可拓展)无线通讯进行数据传输。
3、监控中心

由服务器、数据库、网络设备、手机APP软件和AOMSTM自动管控平台组成。

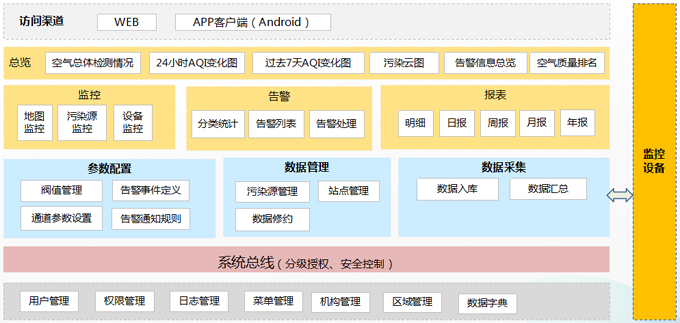

平台架构示意图


主要特点:
WEB客户端
1、数据监测
实时监测环境空气中的SO2、NO2、O3、CO、VOC、PM2.5、PM10、AQI和气象五参数等。
2、数据传输
实时传输各监测子站的空气质量监测数据。
3、数据存储
支持大空量数据存储,采集数据永不丢失。
4、数据查询

具有历史数据查询功能,可查询日报表、月报表、年报表。

5、统计报表

具有实时值、最大值、最小值、平均值数据类型,并可自动生成曲线图和柱状图,方便趋势分析。

6、子站管理

显示子站的型号、名称和地理信息。

7、地图显示

在电子地图中,展现监测点位监测的数据信息情况,同时可随时调取数据显示分析图表,显示区域空气质量情况。

8、系统管理
添加用户信息,设置用户账号、密码、类型、用户真实姓名等基本信息,实现权限管理,并可实现日志管理,数据库备份周期设定,数据库备份文件管理,数据还原等。
9、工作纪录
可对各监测子站的工作状态进行纪录和管理,如运行状态显示、阈值报警等管理。
10、数据导出

具有数据导出,以Excel形式展示和报表打印功能。

11、数据发布
可根据工作需要选择数据发布功能。
12、系统服务
通过远程或现场对系统进行维护和升级。
用户APP端
手机版发布系统支持Android、IOS等主流的手机操作系统,系统界面简洁、大方,易于操作。发布各个监测站点的PM2.5、PM10、SO2、NO2、O3、CO小时、日均、月均浓度值,提供查看辖区内各站点空气质量排名功能,并绘制过去24小时的浓度曲线图。发布城市、区域的环境质量AQI、首要污染物、环境质量指数类别、环境质量指数说明以及健康提示等信息。按照《HJ633-2012环境质量指数(AQI)技术规定》,根据环境质量AQI进行颜色标识。
1、用户权限控制
根据用户级别不同,分别设定不同权限,普通用户登入后只可查看账号所属站点详情,以管理员身份登入之后,则可查看全部点位状况与其均值显示。
2、数据查看与分析
主界面可查看权限范围内点位数据详情,点击不同监测因子所在方格,下方折线图则对应显示其最近24小时内污染因子变化情况。
3、GIS地理信息显示
点位状况与web端同步,获取坐标信息后即可在地图上显示,支持当前总体数据情况与单项指数切换,污染指数根据等级不同以不同颜色显示。 ? ??
如果点位信息过多时,可切换至列表进行搜索,一目了然,快捷高效。
4、历史数据查询
移动端在web端基础上提供简单的查询功能,该模块按照权限不同所属辖区不同,可以查看站点最近24小时、或最近30天、或最近12个月,综合指数或者分项指数的均值状况。
5、环境质量指数排名查看
移动端可以便捷的为环境管理人员提供服务,管理者账号登录后,开放排名信息功能,提供当日辖区内站点排名,明确污染方向。
6、系统设置、功能标准、预警处理

辅助功能全部归集于侧边栏内,APP向用户推送通知,个人设置中可以设置是否接收消息、提醒方式等。

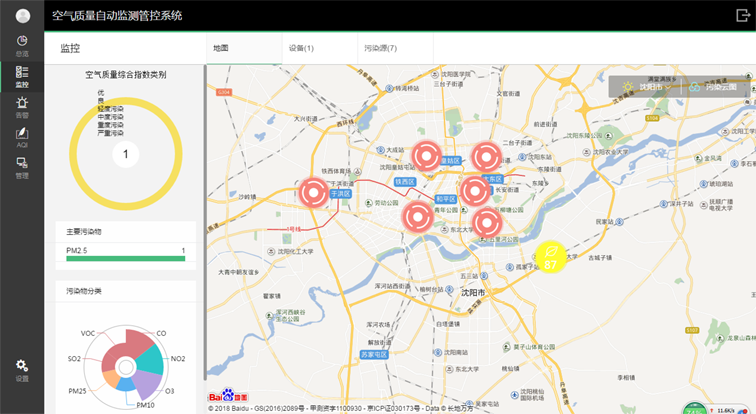

GIS地图监控

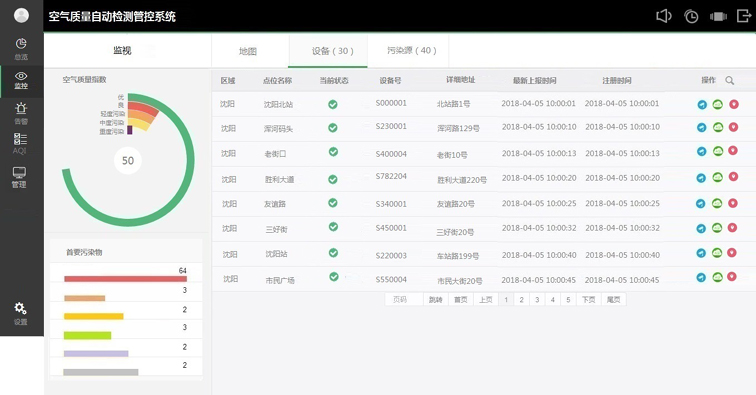

设备列表

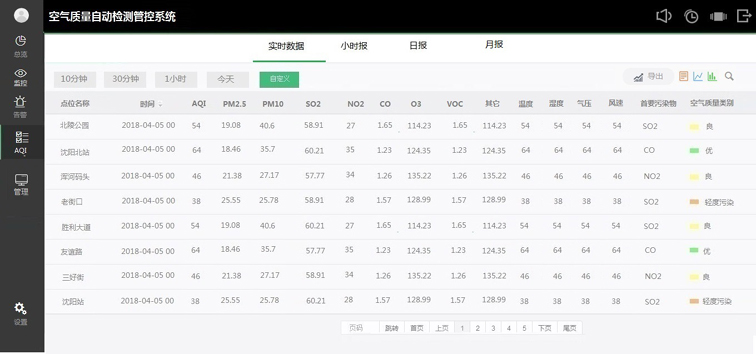

实时AQI查询

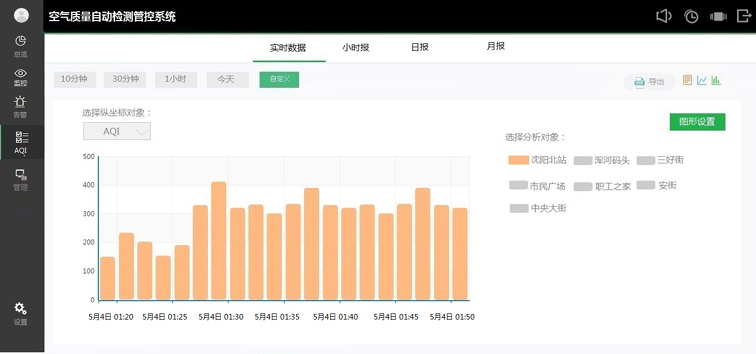

AQI历史查询柱形图显示

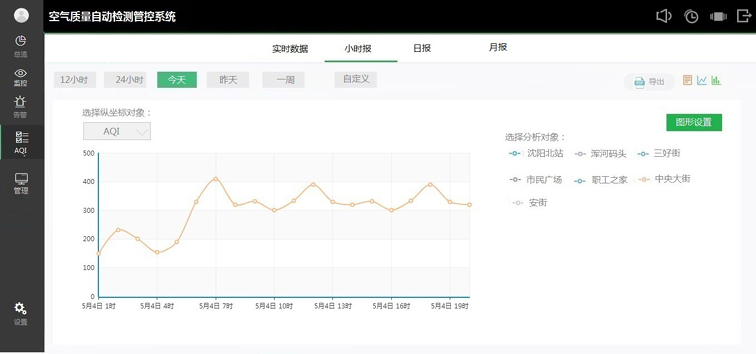

AQI历史查询曲线图显示

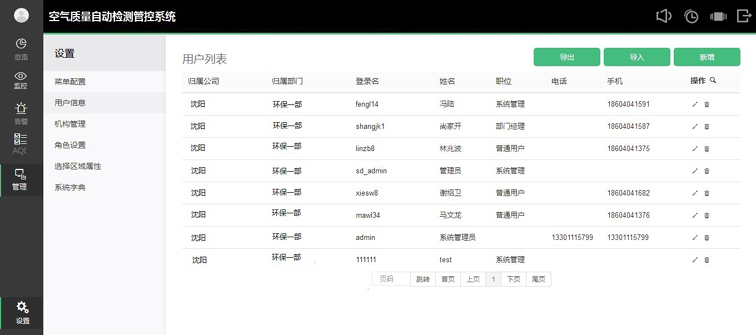

用户信息显示

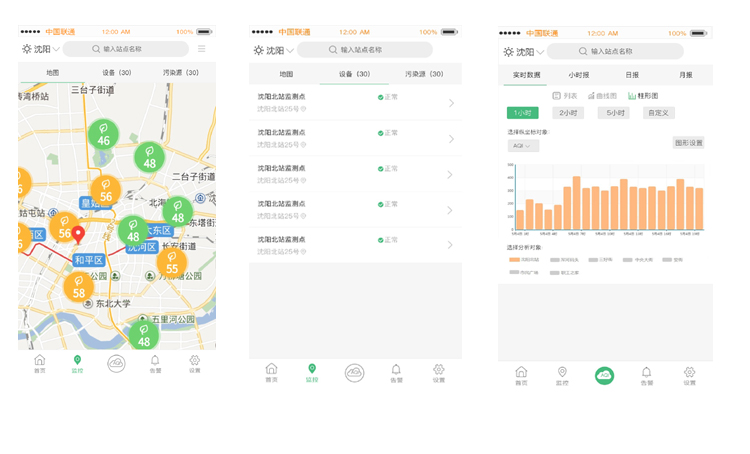

手机APP显示界面

  • GB3095-2012环境空气质量标准
  • HJ633-2012环境空气质量指数(AQI)技术规定
  • 《环境空气质量手工监测技术规范》(HJ 194-2017)
  • HJ212-2005污染源在线自动监控(监测)系统
